電源廠家詳解：看漫畫，輕松學電源知識

來源：昂佳電源廠家作者：昂佳科技點擊：次發表時間：2019-09-14 12:05:08

在日常生活中，電源是我們使用比較多的一種電子產品了，但是卻有很多朋友們不知道電源知識。今天，昂佳應急電源廠家通過漫畫的形式，整理給大家一些電源知識，希望對電源朋友們有所幫助。

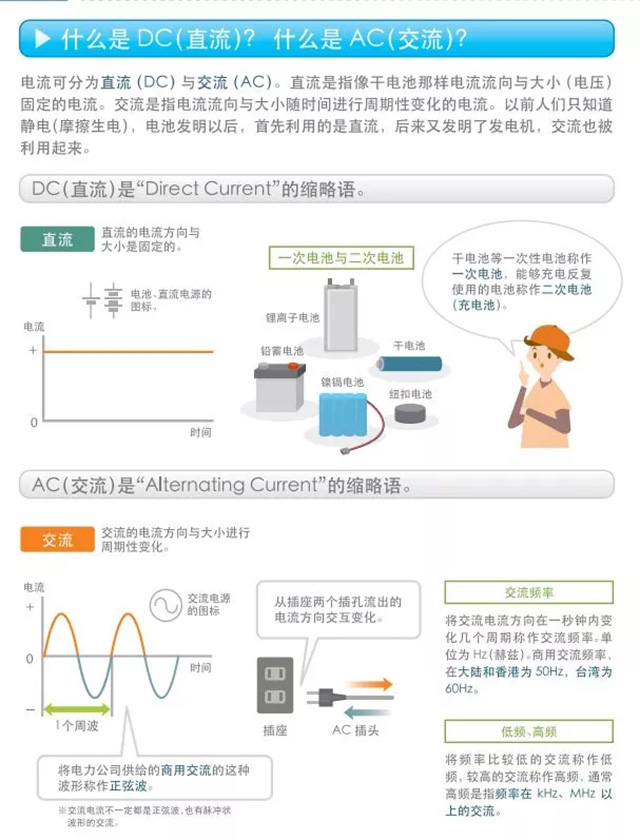

什么是DC（直流）電源？什么是AC（交流）電源？

電流可分為直流（DC）與交流（AC），直流是指像干電池那樣電流流向與大?。妷海┕潭ǖ碾娏鳌＝涣魇侵鸽娏髁飨蚺c大小隨時間進行周期性變化的電流。以前人們只知道靜電(摩擦生電)，電池發明以后，首先利用的是直流，后來又發明了發電機，交流也被

利用起來。

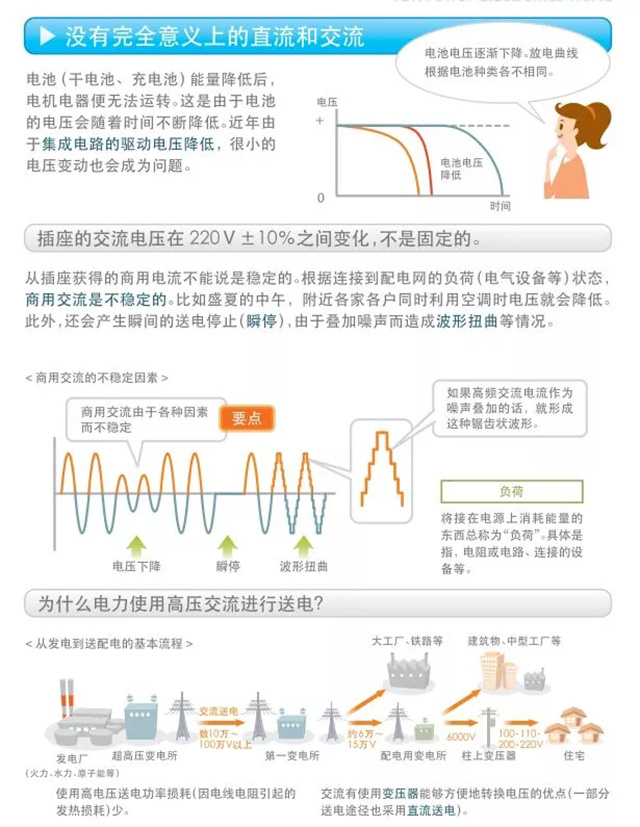

沒有完全意義上的直流和交流

電池(干電池，充電池)能量降低后，電機電器便無法運轉.這是由于電池的電壓會隨著時間不斷降低。近年由于集成電路的驅動電壓降低，很小的電壓變動也會成為問題。

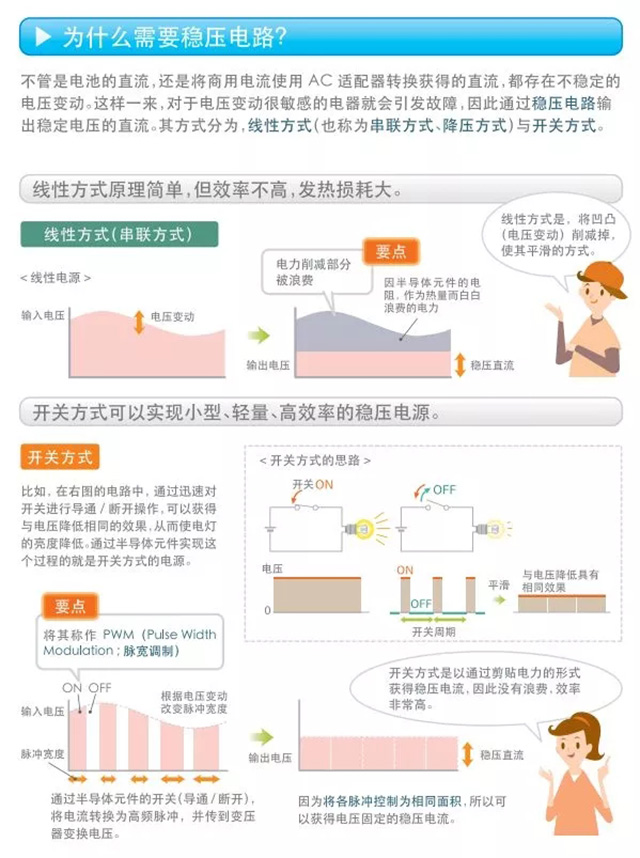

為什么需要穩壓電路？

不管是電池的直流，還是將商用電流使用AC適配器轉換獲得的直流，都存在不穩定的電壓變動。這樣一來，對于電壓變動很敏感的電器就會引發故障，因此通過穩壓電路輸出穩定電壓的直流。其方式分為，線性方式(也稱為串聯方式、降壓方式)與開關方式。

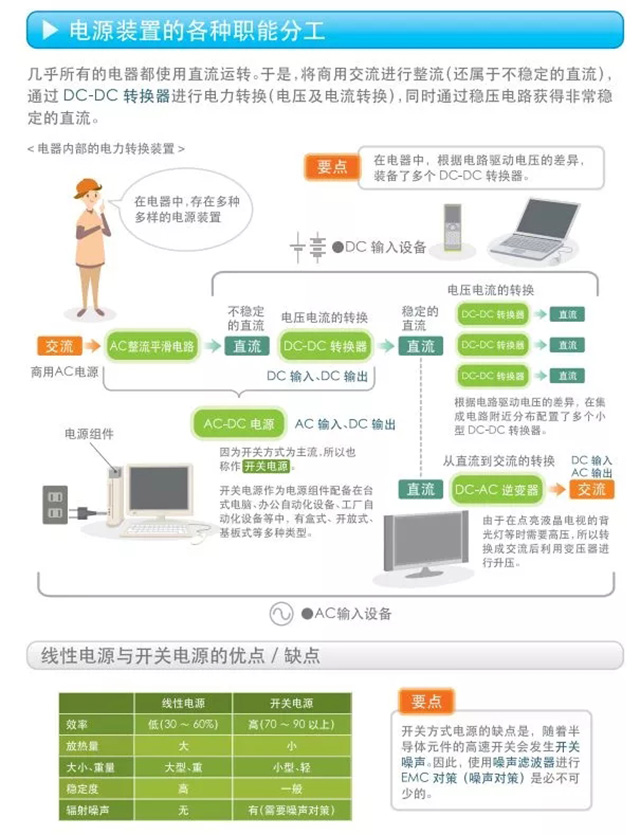

電源裝置的各種職能分工

幾乎所有的電都使用直流運轉。于是，將商用交流進行整流(還屬于不穩定的直流)，通過DC-DC轉換器進行電力轉換(電壓及電流轉換)，同時通過穩壓電路獲得非常穩定的直流。

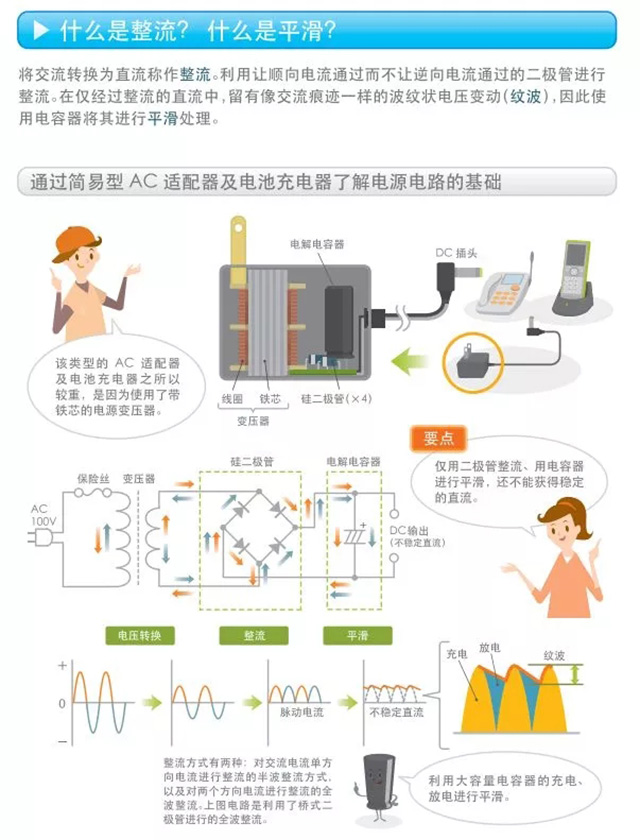

什么是整流？什么是平滑？

將交流轉換為直流稱作整流。利用讓順向電流通過而不讓逆向電流通過的二極管進行整流。在僅經過整流的直流中，留有像交流痕跡一樣的波紋狀電壓變動(紋波)，因此使用電容器將其進行平滑處理。

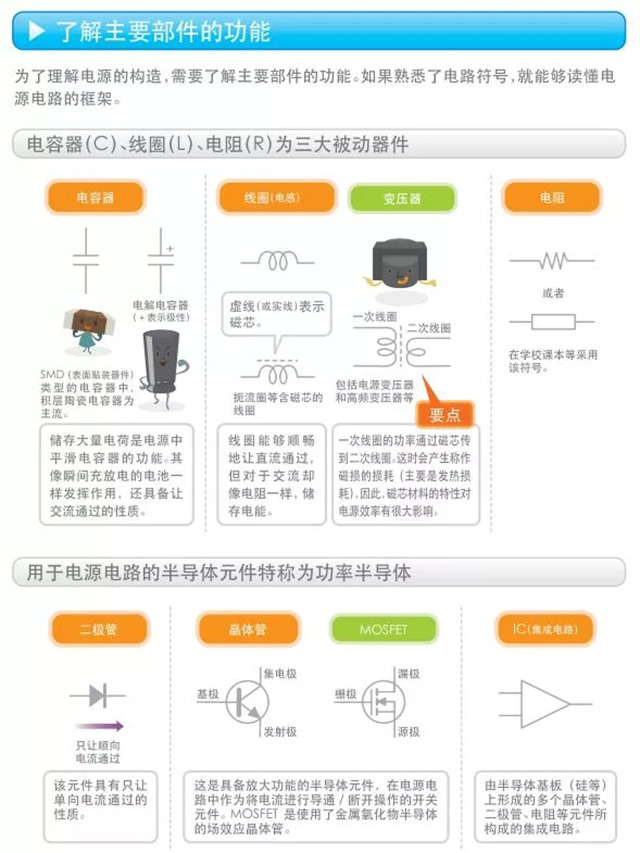

了解電源主要部件的功能

為了理解電源的構造，需要了解主要部件的功能。如果熟悉了電路符號，就能夠讀懂電源電路的框架。

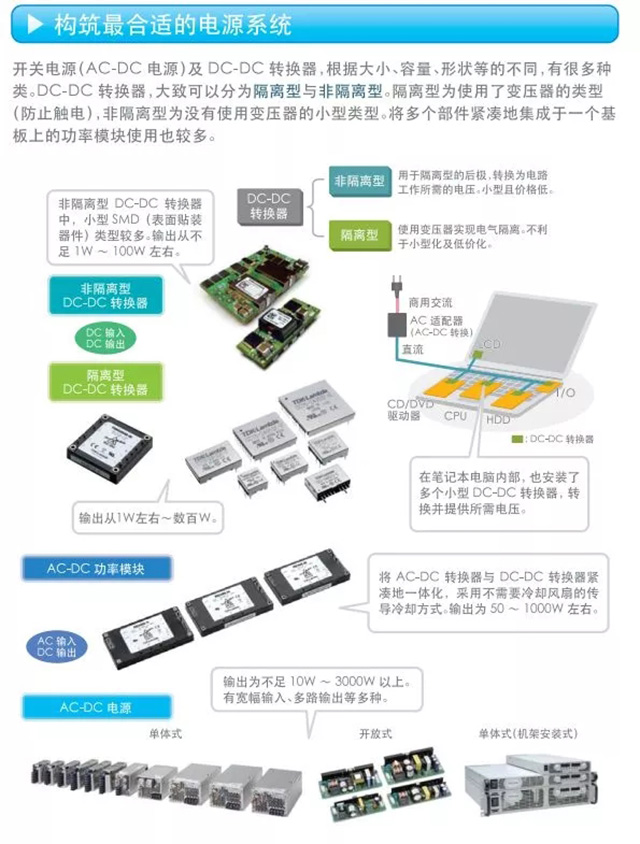

構筑最合適的電源系統

開關電源(AC-DC電源)及DC-DC轉換器，根據大小、容量、形狀等的不同，有很多種類，DC-DC轉換器，大致可以分為隔離型與非隔離型。隔離型為使用了變壓器的類型(防止觸電)，非隔離型為沒有使用變壓器的小型類型。將多個部件緊湊地集成于一個基板上的功率模塊使用也較多。

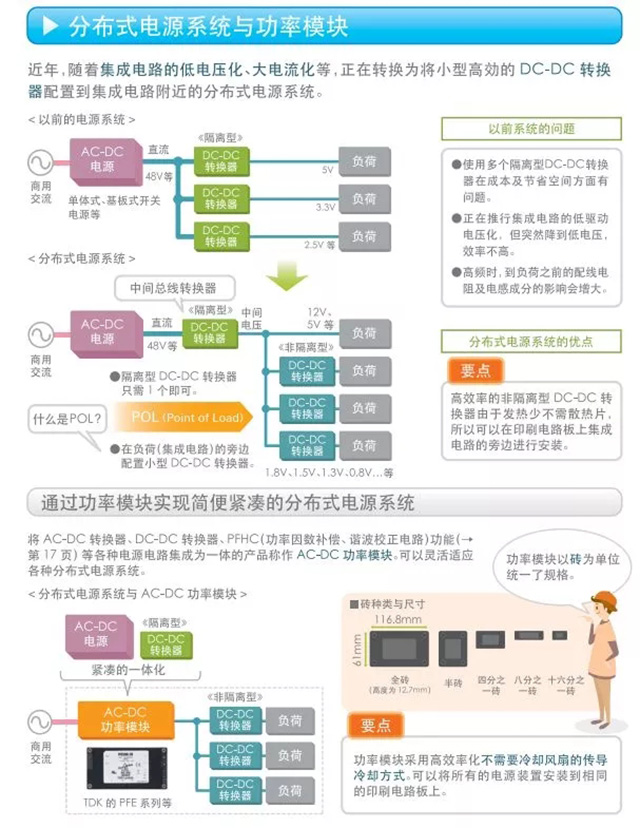

分布式電源系統與功率模塊

近年，隨著集成電路的低電壓化、大電流化等，正在轉換為將小型高效的DC-DC轉換器配置到集成電路附近的分布式電源系統。

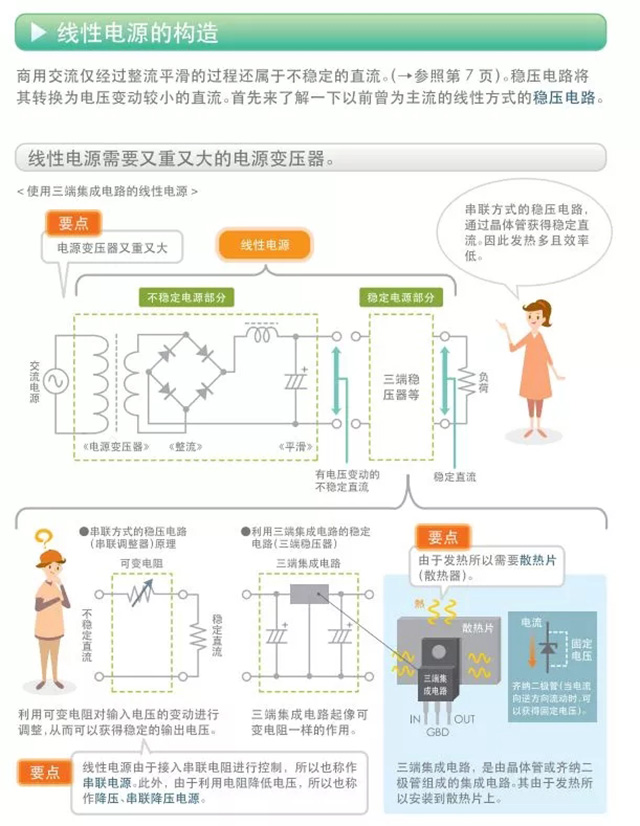

線性電源的構造

商用交流僅經過整流平滑的過程還屬于不穩定的直流。(→參照第7頁)。穩壓電路將其轉換為電壓變動較小的直流。首先來了解一下以前曾為主流的線性方式的穩壓電路。

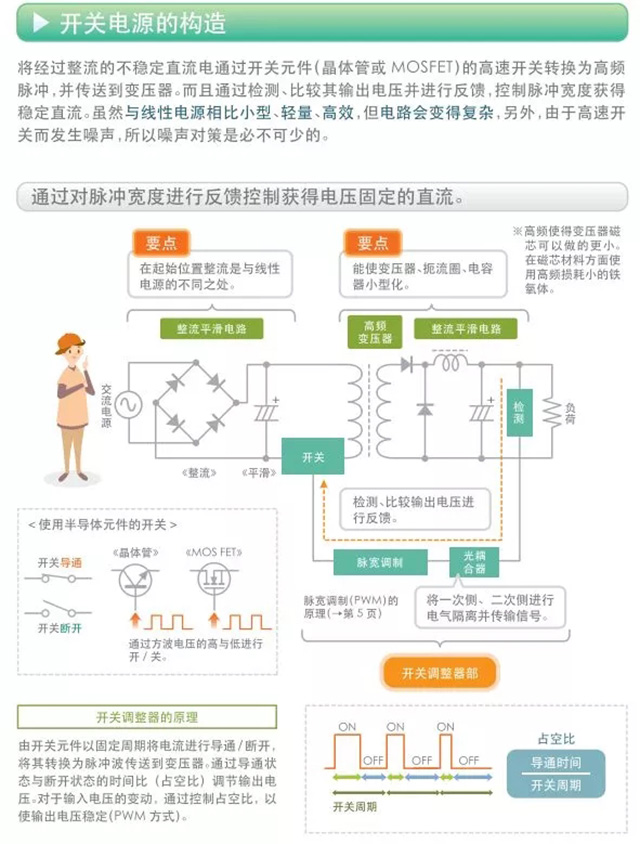

開關電源的構造

將經過整流的不穩定直流電通過開關元件(晶體管或MOSFET)的高速開關轉換為高頻脈沖，并傳送到變壓器。而且通過檢測、比較其輸出電壓井進行反饋，控制脈沖寬度獲得穩定直流。雖然與線性電源相比小型、輕量、高效，但電路會變得復雜，另外，由于高速開關而發生噪聲，所以噪聲對策是必不可少的。

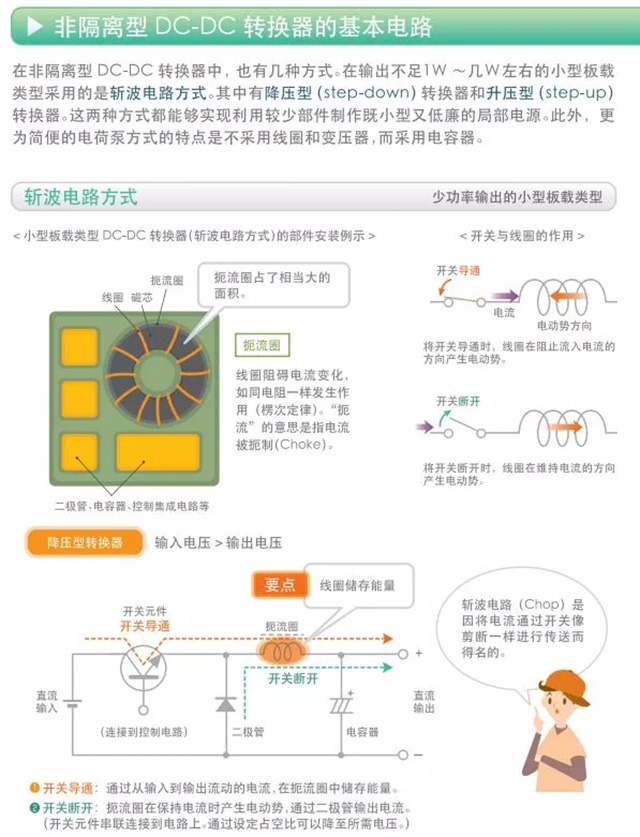

非隔離型DC-DC轉換器的基本電路

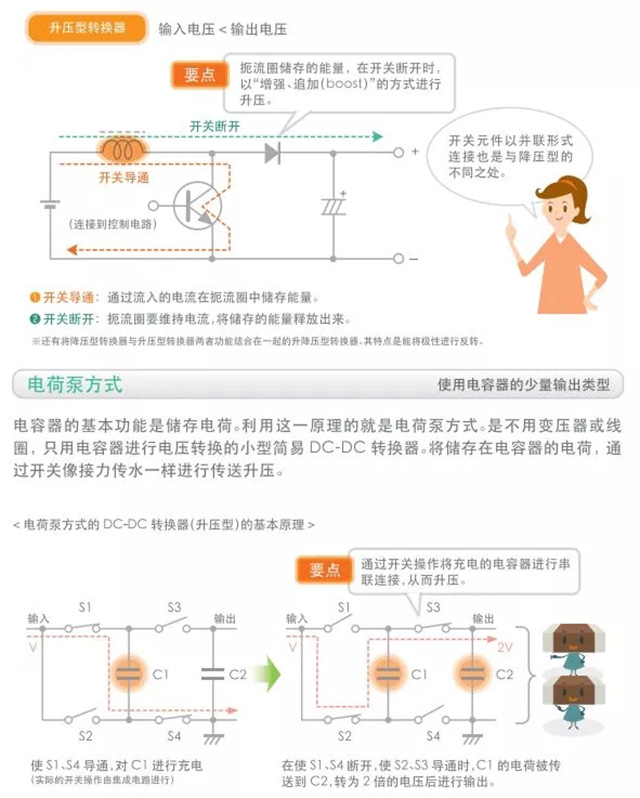

在非隔離型DC-DC轉換器中，也有幾種方式。在輸出不足1W ~幾W左右的小型板載類型采用的是斬波電路方式。其中有降壓型(step-down)轉換器和升壓型(step-up)轉換器，這兩種方式都能夠?qū)崿F(xiàn)利用較少部件制作既小型又低廉的局部電源。此外，更為簡便的電荷聚方式的特點是不采用線圈和變壓器，而采用電容器。

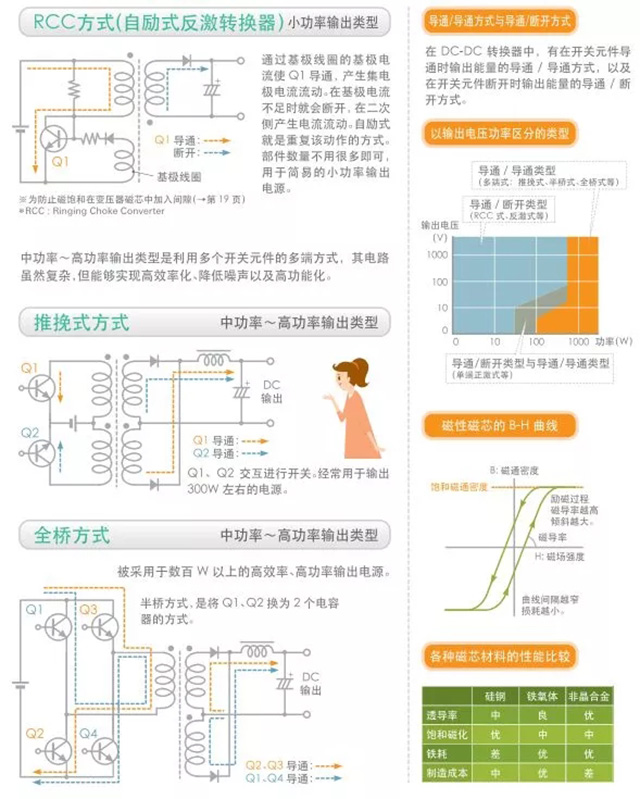

隔離型DC-DC轉換器的基本電路

隔離型DC-DC轉換器主動利用變壓器，支持高功率輸出。了解了基本原理及核心電路，理解也會加深。

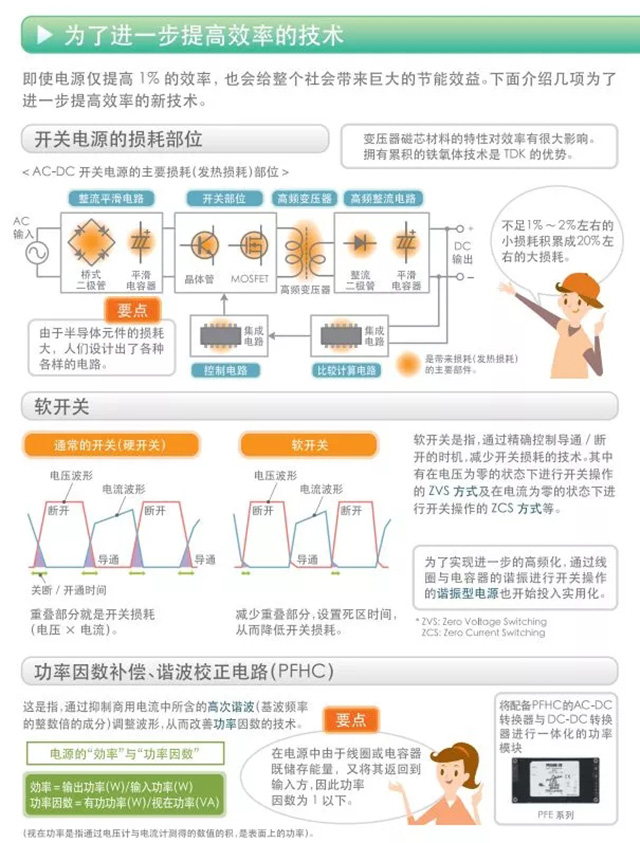

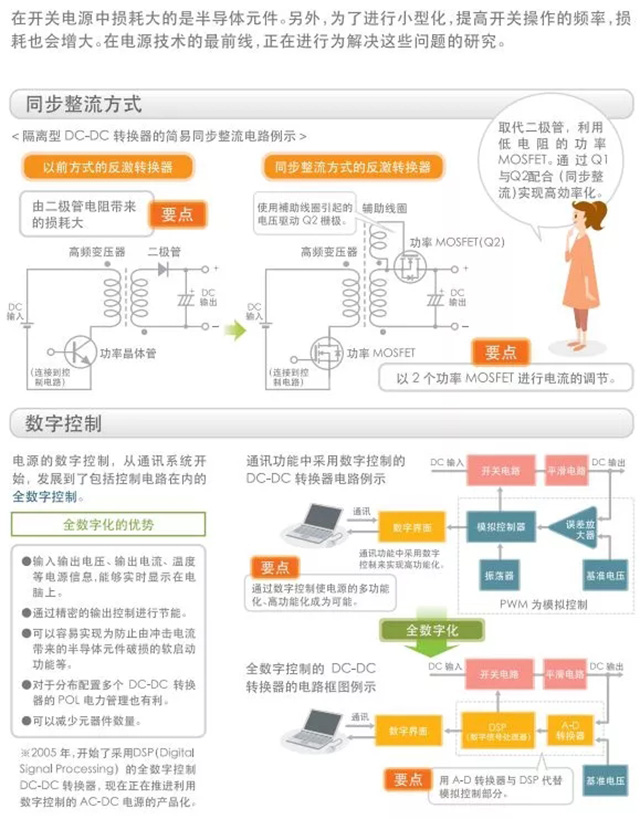

為了進一步提高效率的技術

即使電源僅提高1%的效率，也會給整個社會帶來巨大的節能效益。下面介紹幾項為了進一步提高效率的新技術。

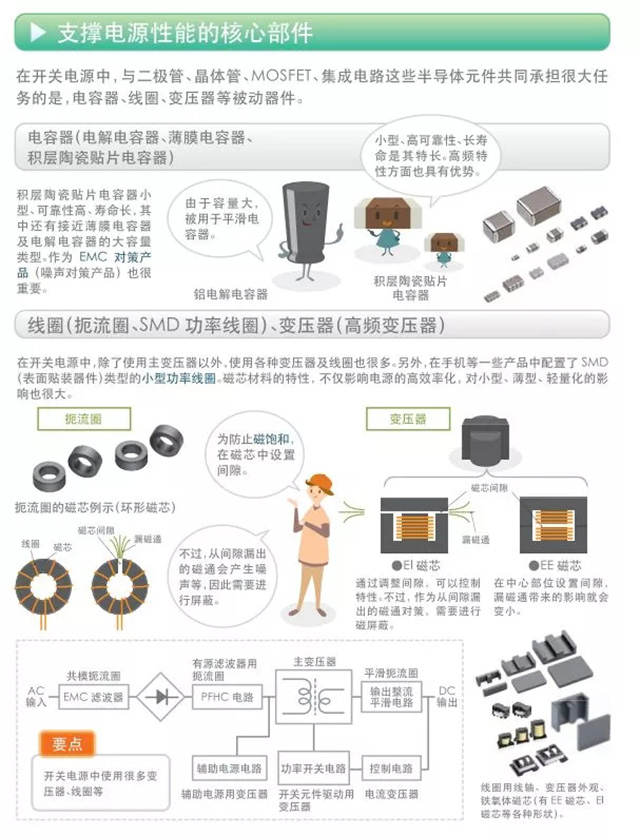

支撐電源性能的核心部件

在開關電源中，與二極管、晶體管、MOSFET、集成電路這些半導體元件共同承擔很大任務的是，電容器、線圈、變壓器等被動器件。

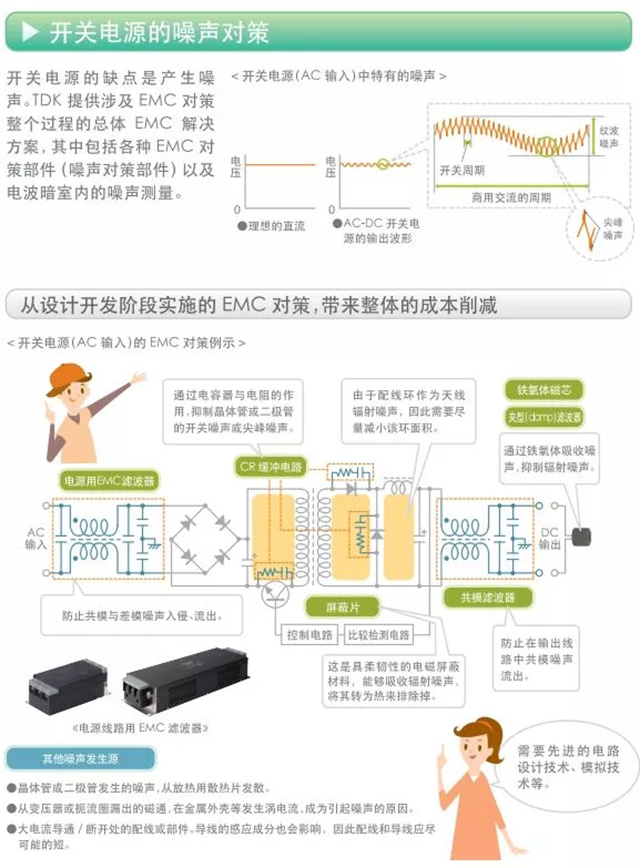

開關電源的噪聲對策

開關電源的缺點是產生噪聲。TDK提供涉及EMC對策整個過程的總體EMC解決方案，其中包括各種EMC對策部件(噪聲對策部件)以及電波暗室內的噪聲測量。

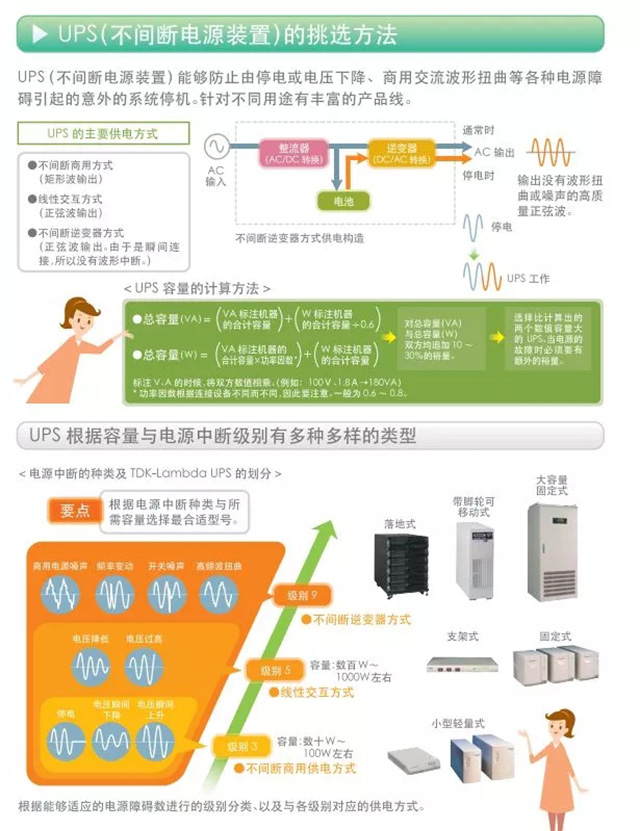

UPS(不間斷電源裝置)的挑選方法

UPS (不間斷電源裝置)能夠防止由停電或電壓下降、商用交流波形扭曲等各種電源障礙引起的意外的系統停機。針對不同用途有豐富的產品線。

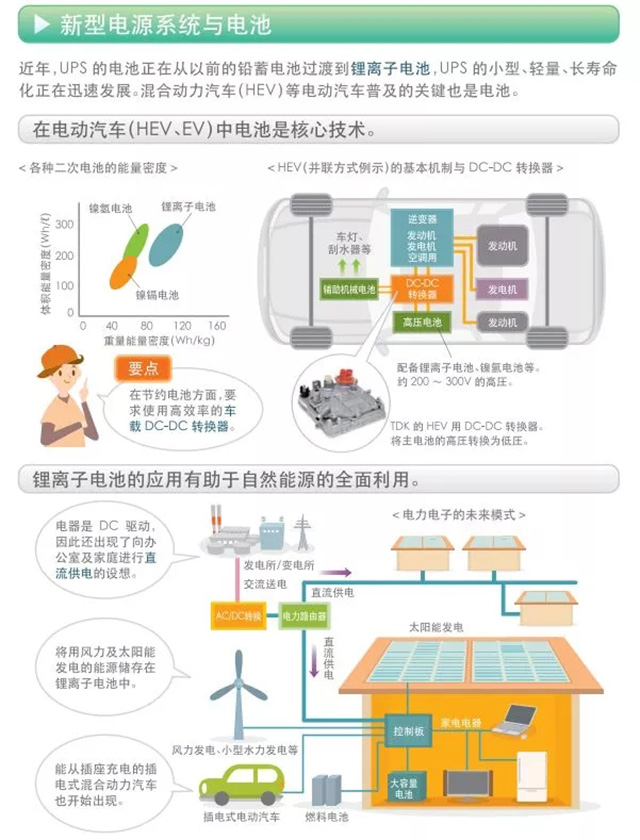

新型電源系統與電池

近年，UPS的電池正在從以前的鉛蓄電池過渡到鋰離子電池，UPS的小型、輕量、長壽命化正在迅速發展?；旌蟿?dòng)力汽車(HEV)等電動汽車普及的關鍵也是電池。
